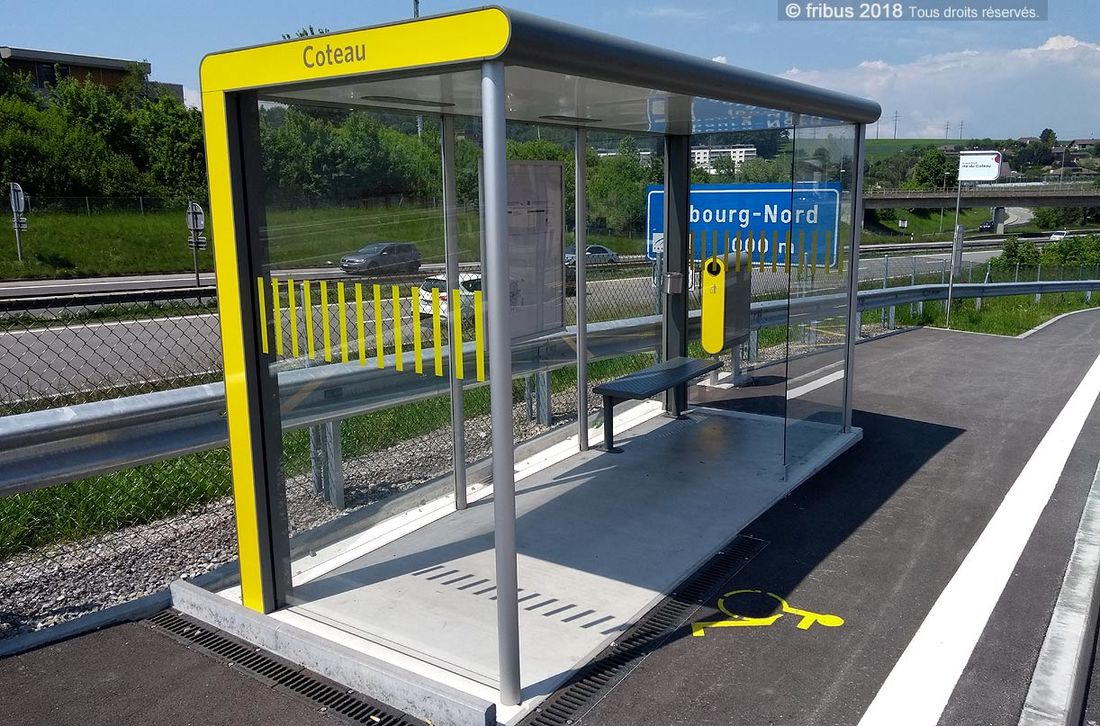

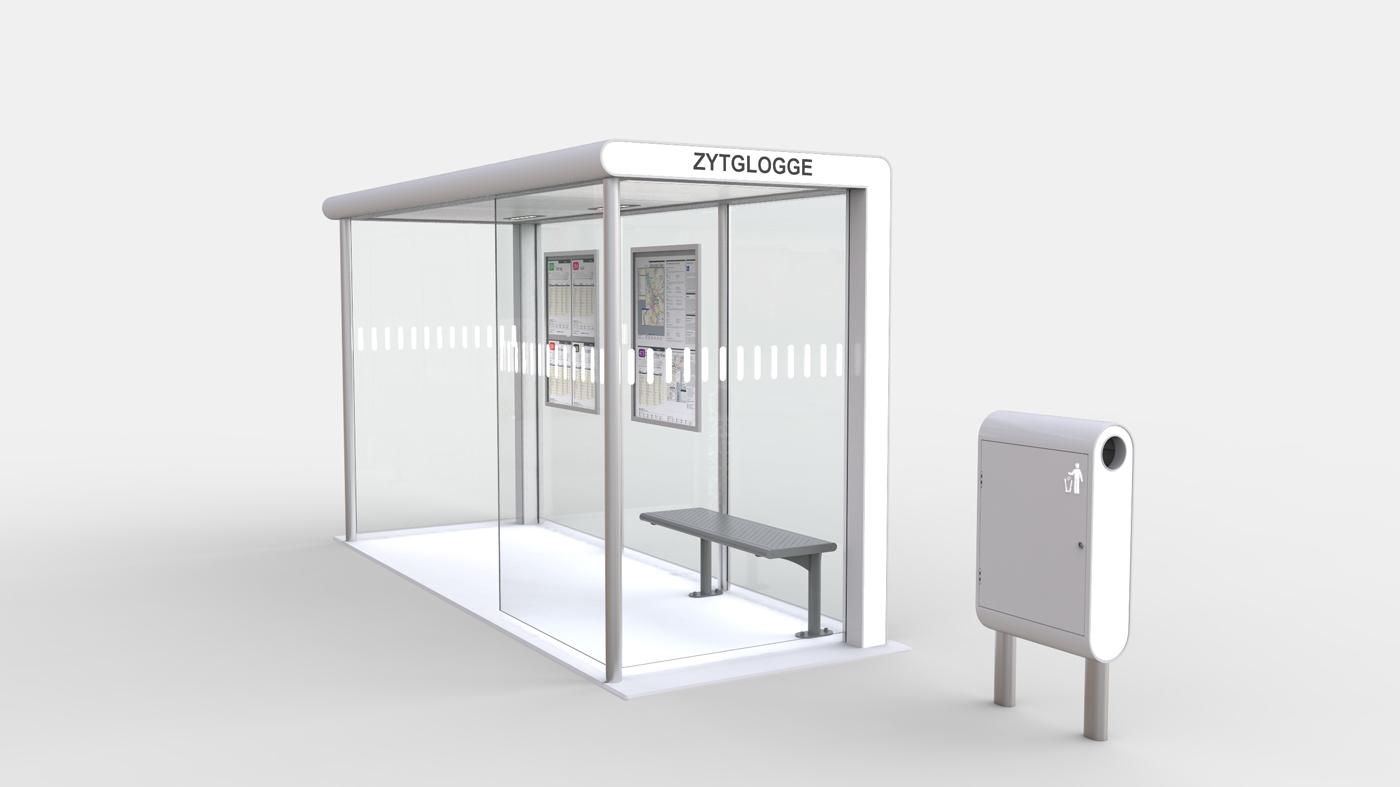

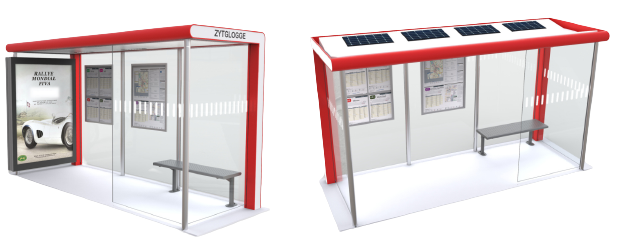

Diese Ueberdachung dient als selbstversorgender Unterstand, Buswartehaus, Busunterstand, Personenunterstand oder als Wartehalle. Die Bauweise des Unterstandes ist eine Alu-Stahlkombination mit Solar-Dach in "V-Form". Einsatzbereit geliefert auf armiertem Betonsockel. Montagekosten und Fundamenterstellung fallen weg. Wassersammlung im Oberdach und Ablauf über die hinteren beiden Stützen. Kein Heruntertropfen am Dachrand! Doppeldach (keine Kondensation) mit integrierter Led Beleuchtung. Selbst wenn Schnee auf dem Dach liegt, liefert die Batterie Strom für +/- 7 Tage.
| Fundament | Armierter Betonsockel 120mm. Es handelt sich um industriell gefertigte Sockel mit eingegossenem Stahlgitter. Die Sockel können auf der Oberfläche Mikrorisse und auf den Seiten Manipulationseinschläge aufweisen. Wir empfehlen deshalb, die Sockel bodeneben OKF einzudecken. Die Einschläge haben keinen Einfluss auf deren Funktionstüchtigkeit. |
| Stützen vorne | Aluminium Rundrohr mit Glaseinstand, silber eloxiert mit integrierten korrosionsbeständigen Gewindestahlprofilen |
| Stützen hinten | Aluminium Rechteckprofilrohr RAL 7005 Mausgrau mit Glaseinstand und integrierten korrosionsbeständigen Gewindestahlprofilen |
| Seitenzargen | RAL Farbe nach Kundenwunsch |

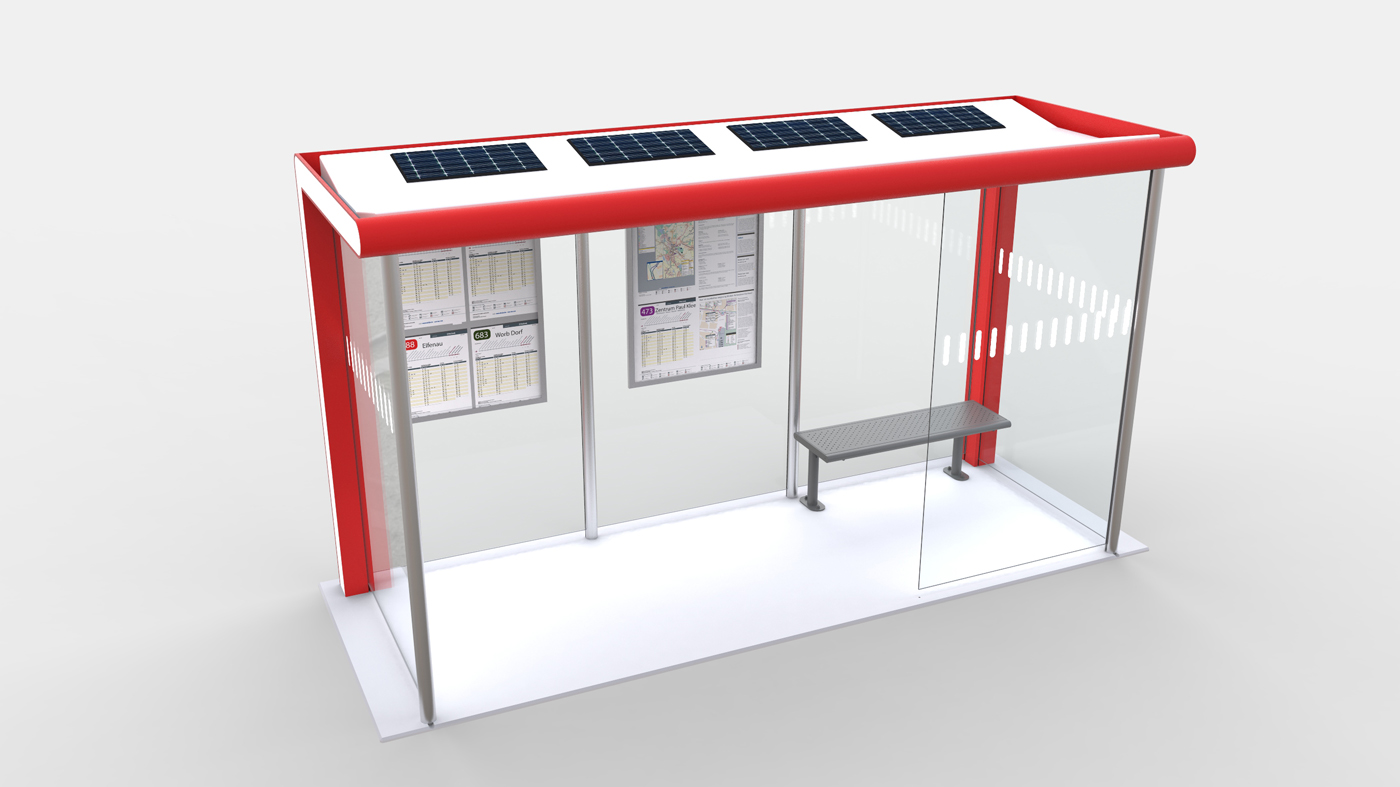

| Dach | Doppeldach Stahl korrosionsbeständig grundiert und pulverbeschichtet RAL 9010 weiss. Unterdach mit integrierter Led Beleuchtung. Doppeldach verhindert Kondensation. Oberdach in V-Format für optimierte Orientierung der Solarpanele. Im Zwischendach werden Batterie und Regulierungssonde montiert (einfach zugänglich) |
| Dachkranz | Aluminium RAL 7005 Mausgrau mit integrierter Regenrinne und gebündeltem Wasserablauf über die hinteren Stützen. Kein Heruntertropfen vom Dach! |
| Wände | Sicherheitsglas ESG 8mm mit gelber oder weisser Linienmarkierung |

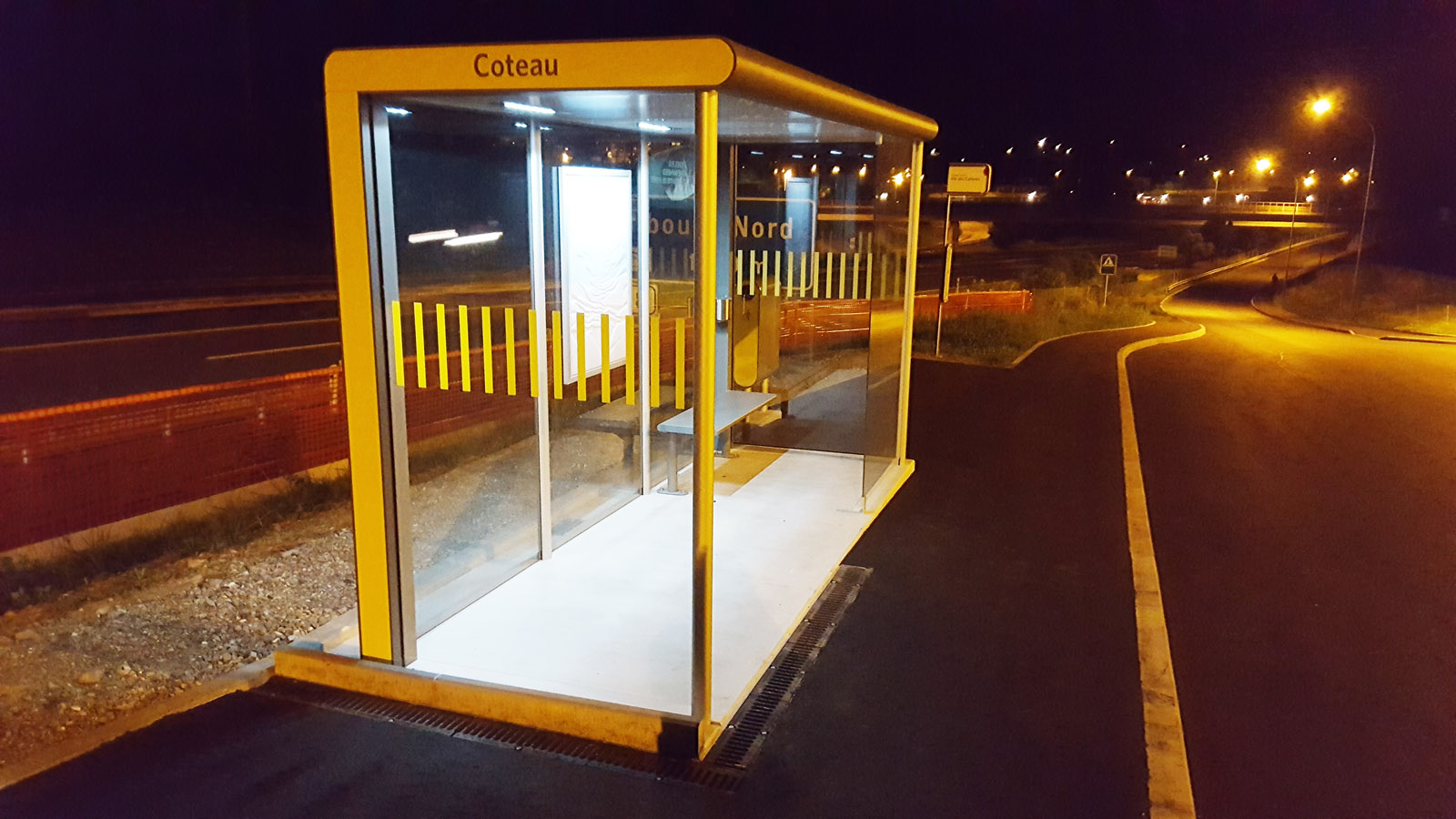

Der Busunterstand mit Solardach soll in einer sonnigen Umgebung eingerichtet werden unter direkter Sonneneinstrahlung und ausserhalb jeglicher fremden Lichteinflüsse, wie Strassenlampen usw. Das Solarpanel soll sauber und frei von Gegenständen, wie Laub usw. sein, ansonsten die Batterie nicht korrekt aufladen kann.
Wenn diese Bedingungen nicht gegeben sind, ist es vorzuziehen, die Beleuchtung am Netz anzuschliessen.
Solar System Komponenten
- Solarpanel
- Batterie 325 W
- Regulierungssonde (Algorithmus)
- Led Beleuchtung 2 x 1W
Technische Daten
| Stromproduktion | +/- 50Wh |
| Batteriekapazität | 325 W |
| Füllzeit von leer auf voll | +/-7 Std |
| Lebensdauer | bis zu 10 Jahre |
| Stromverbrauch | 2x1.5 W |
| Leuchtstärke | 80-100 Lux beim Fahrplanrahmen |
| Energieverbrauch | +/-44 W / Tag |
| Autonomie ohne Laden | +/- 7 Tage (z.B. bei Schnee) |
| Typ | Fundament | Aussenformat (BxTxH) |
|---|---|---|
| ZG-A | 3000x1500x120mm | 2995x1483x2250mm |

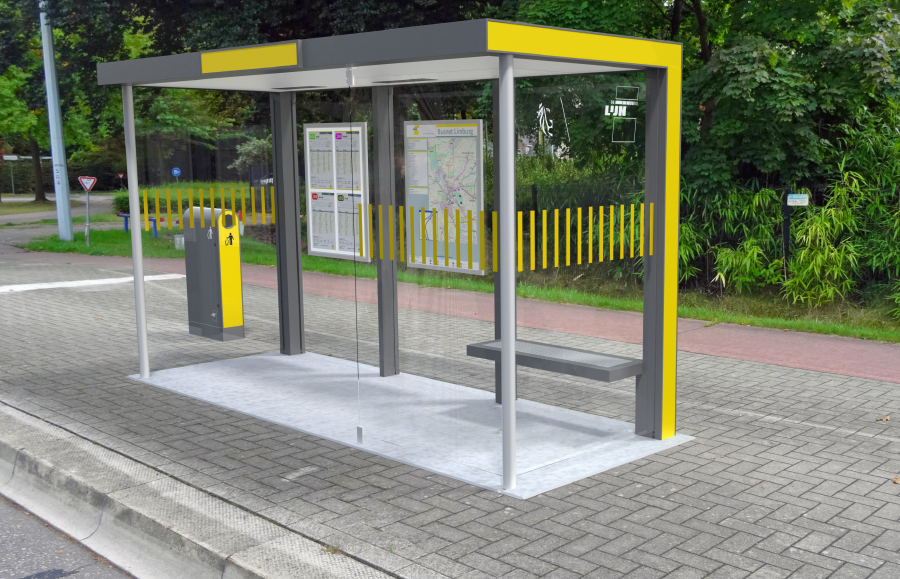

| ZG-B | 4200x1500x120mm | 4195x1483x2250mm |
Optional:
- Verlängern der Stützen maxi 200mm (Kompensation bei Gefälle)

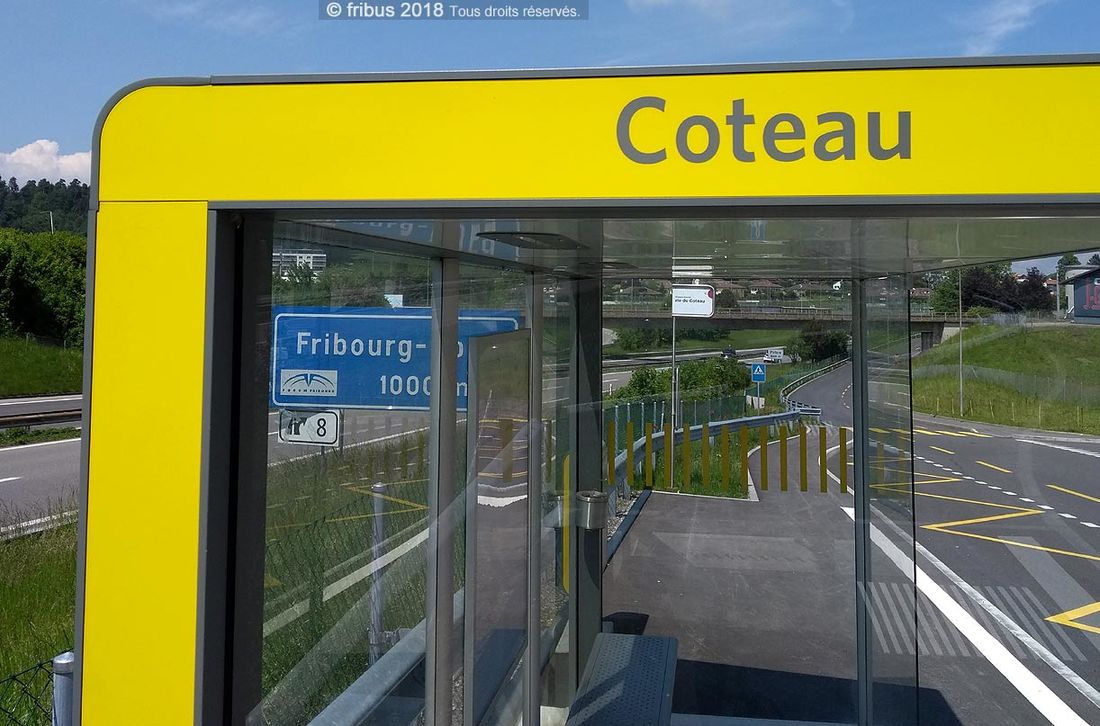

- Markieren der Seitenzargen (Haltestelle, Logo etc)
- Sitzbank 120cm in Aluminium und Stahl, grau

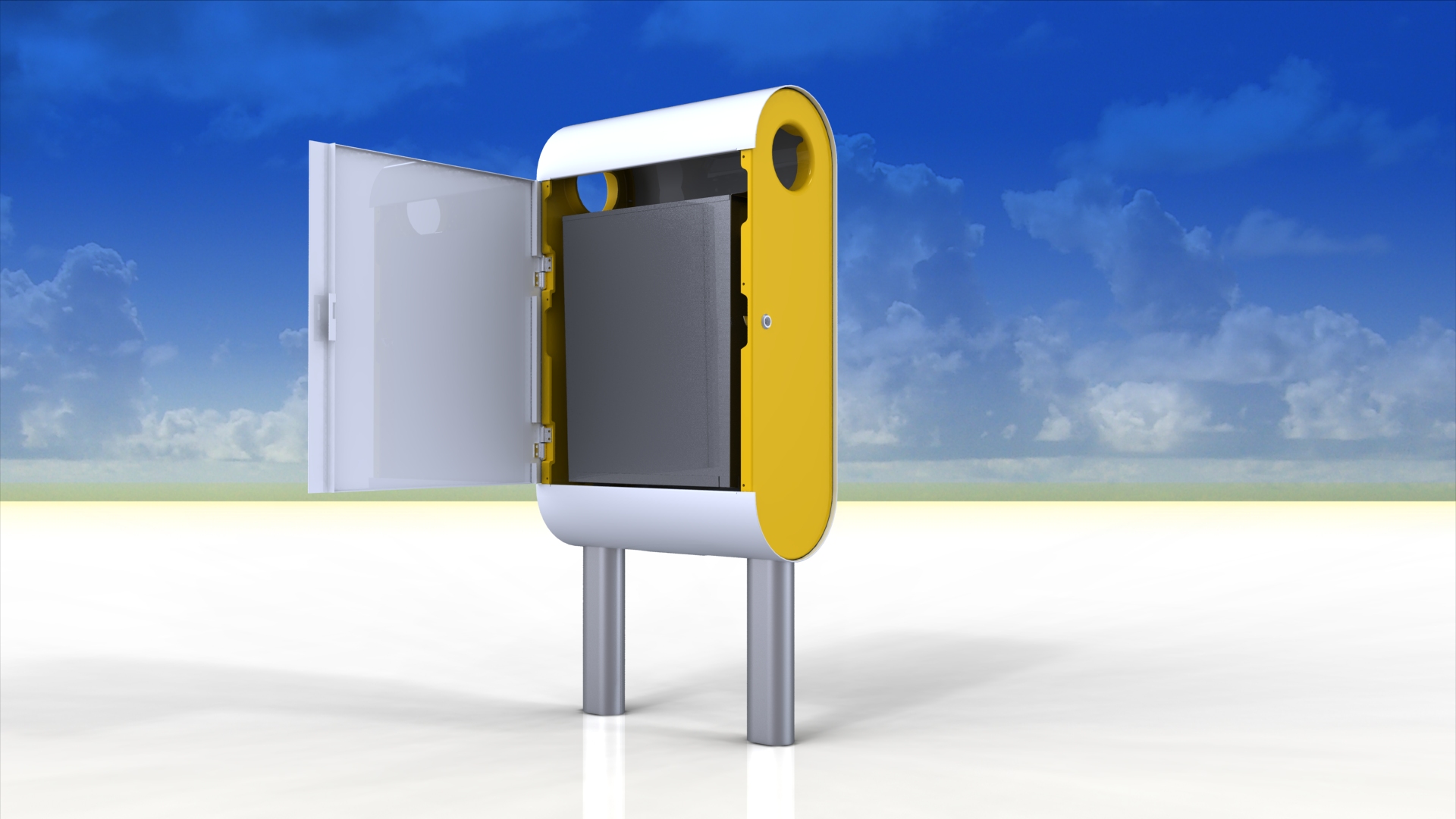

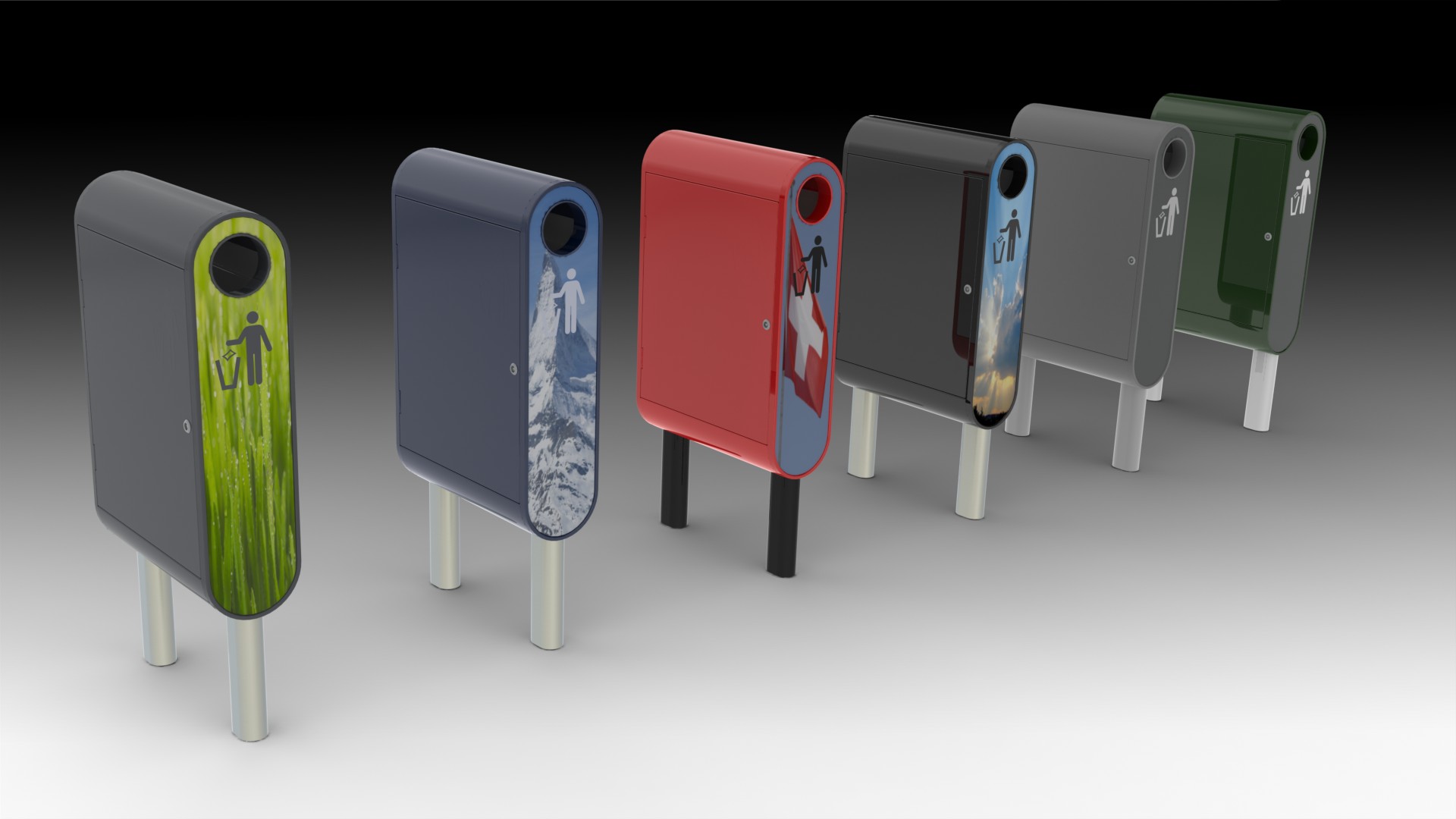

- Abfalleimer "Lin the Litter bin"

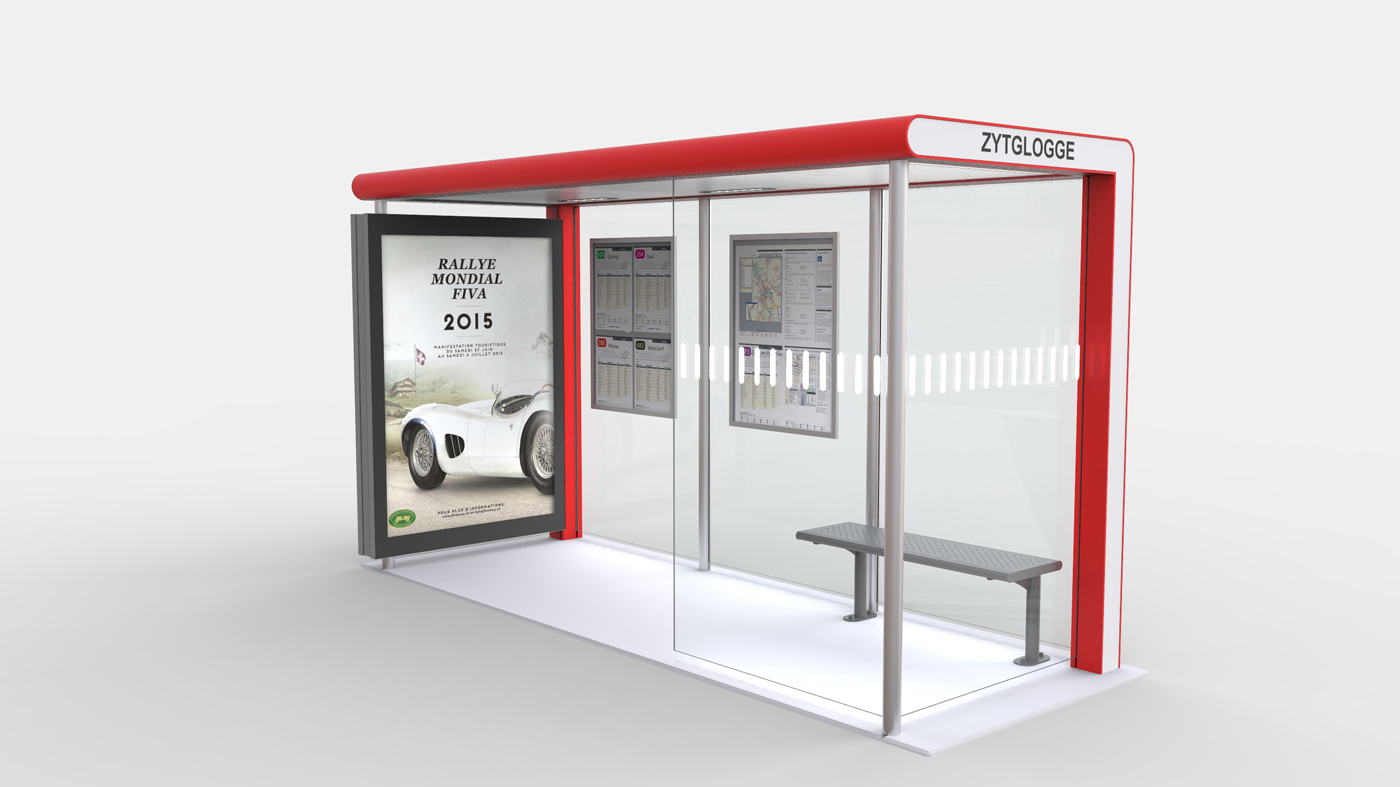

- Info-Tafel (Plakatformat 742x1000mm)
